Non-disponible pour vente en ligne - Svp nous envoyer une demande/courriel pour une soumission. Points forts :Grillage électrosoudé haute résistance · Maille 20 × 100 mm avec fil 3 mm · Cadre rigide 20 mm · Compatible avec le système modulaire de clôtures PRISMONT · Installation rapide · Conforme UNI EN ISO 14120 / ISO 13857

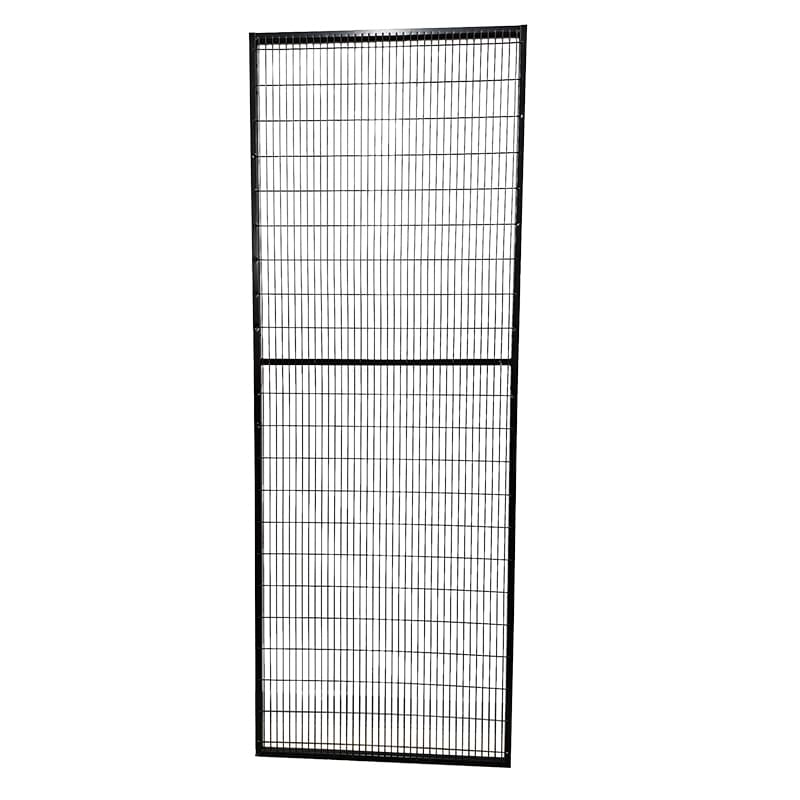

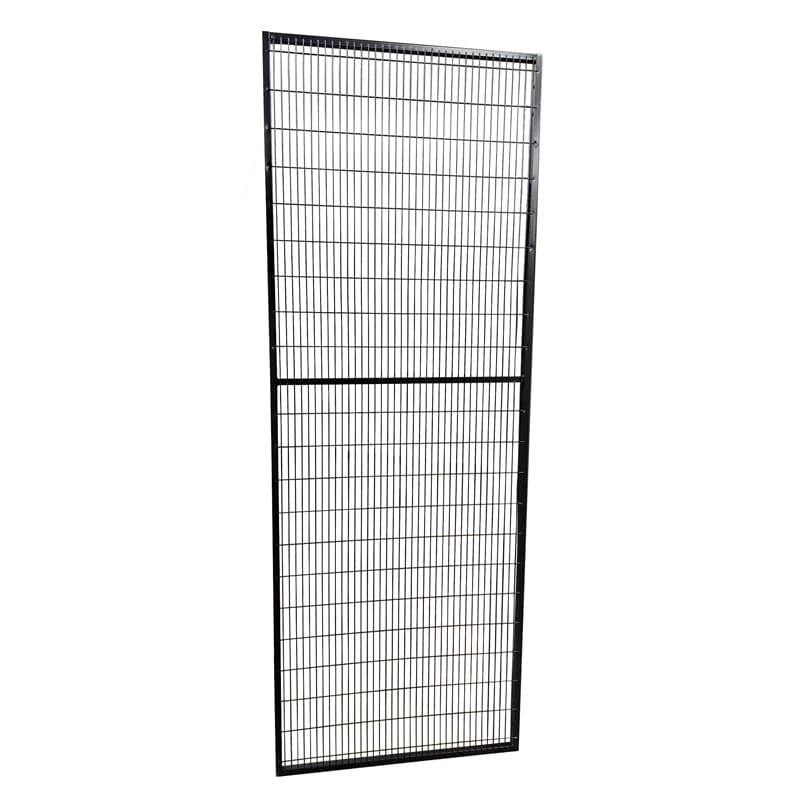

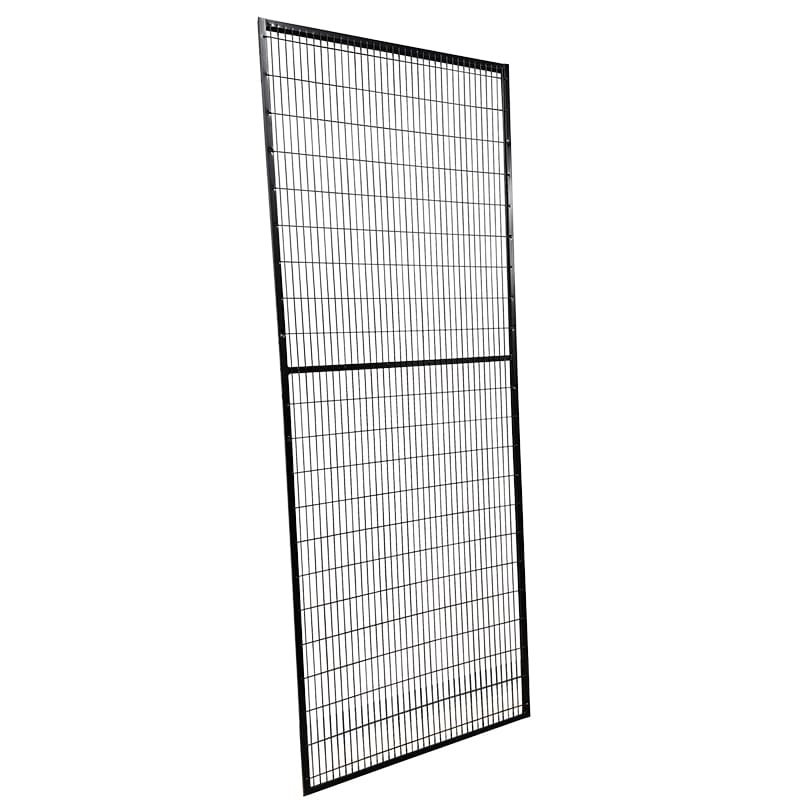

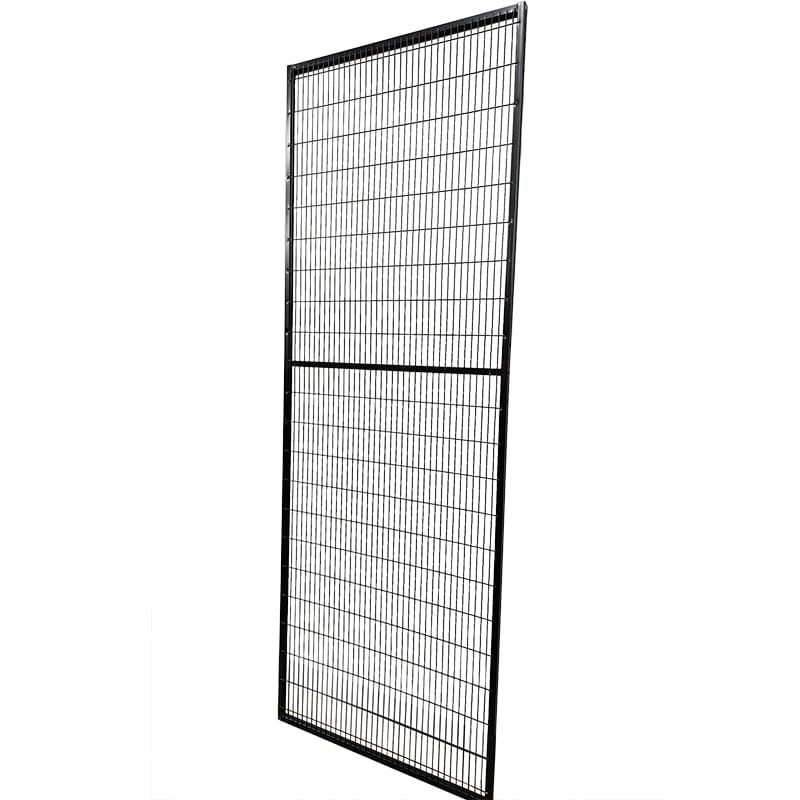

Les panneaux grillagés PRISMONT sont conçus pour les systèmes de protection périmétrique destinés à sécuriser les machines industrielles, les cellules robotisées et les zones dangereuses en environnement manufacturier.
Fabriqués en grillage électrosoudé avec une maille de 20 × 100 mm (25/32" × 3 15/16") et un fil de 3 mm (1/8"), ces panneaux offrent une protection robuste tout en conservant une excellente visibilité de la zone protégée. Ils sont utilisés pour sécuriser les installations et machines lorsque la distance entre la zone dangereuse et l’opérateur est supérieure ou égale à 120 mm (4 23/32"), conformément aux exigences des normes de sécurité-machine.
Chaque panneau est muni d’un perçage standard permettant la fixation de vis de renforcement imperdables et d’autres accessoires, facilitant l’intégration au système modulaire de clôtures PRISMONT. Les cadres sont conçus avec un châssis de 20 mm (25/32"), assurant une excellente stabilité structurelle et une installation fiable dans les environnements industriels.
Les panneaux grillagés PRISMONT font partie d’un système modulaire de clôtures de sécurité conçu pour protéger les opérateurs et sécuriser les zones dangereuses autour des machines industrielles, des cellules robotisées et des lignes automatisées.
Fabriqués en grillage électrosoudé avec une maille de 20 × 100 mm (25/32" × 3 15/16") et un fil de 3 mm (1/8"), ces panneaux assurent un excellent équilibre entre résistance mécanique, visibilité de la zone protégée et sécurité des opérateurs
Ils sont utilisés pour sécuriser les installations et machines lorsque la distance entre la zone dangereuse et l’opérateur est supérieure ou égale à 120 mm (4 23/32"), conformément aux exigences des normes de sécurité-machine.

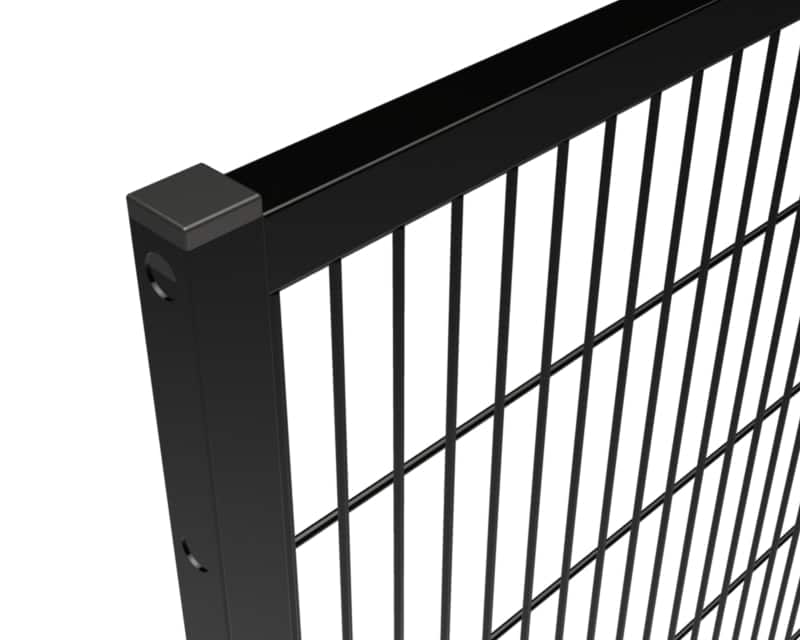

Chaque panneau est muni d’un perçage standard permettant la fixation de vis de renforcement imperdables et d’accessoires, facilitant l’intégration au système modulaire de clôtures PRISMONT. Les cadres sont conçus avec un châssis de 20 mm (25/32"), assurant une excellente stabilité structurelle et une installation fiable dans les environnements industriels.
Des mesures de sécurité supplémentaires conformes à la norme EN ISO 13857 doivent être prévues lorsque la hauteur des protections est inférieure à 1400 mm (55 1/8").
Les panneaux grillagés PRISMONT peuvent être utilisés dans de nombreuses configurations industrielles, notamment :

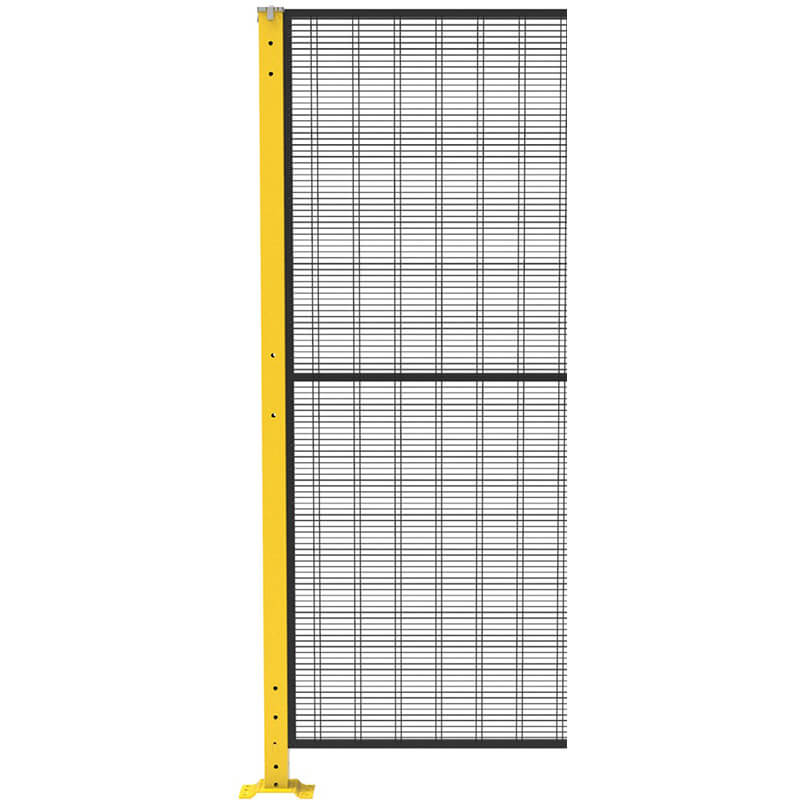

Les panneaux grillagés s’intègrent au système complet de clôtures de sécurité PRISMONT, incluant :
Cette conception modulaire permet d’adapter facilement les installations aux contraintes spécifiques de chaque environnement industriel.

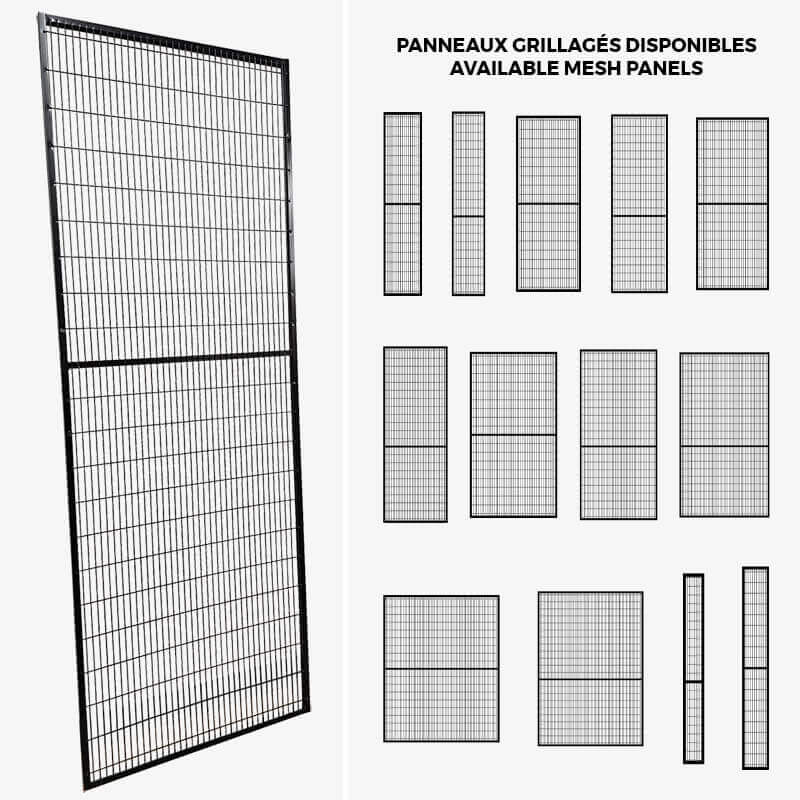

| Hauteur | Largeur | ||||||
|---|---|---|---|---|---|---|---|
| 1900 mm 74 51/64" |
250 mm 9 27/32" |
400 mm 15 3/4" |
700 mm 27 9/16" |
800 mm 31 1/2" |
1000 mm 39 3/8" |
1200 mm 47 1/4" |
1500 mm 59 1/16" |
| 2200 mm 86 39/64" |
250 mm 9 27/32" |
400 mm 15 3/4" |
700 mm 27 9/16" |
800 mm 31 1/2" |
1000 mm 39 3/8" |
1200 mm 47 1/4" |
1500 mm 59 1/16" |
Découvrez en vidéo l'installation, l'utilisation et les tests de résistance des systèmes de clôtures grillagées PRISMONT conçus pour la protection périmétrique des machines industrielles et des zones dangereuses.
Clôtures modulaires de protection parfaites pour protéger un espace de travail robotisé, une zone où le mouvement des machines est potentiellement dangereux, un espace d’entreposage à l’accès restreint ou une passerelle située en hauteur. Grande flexibilité et 100 % conforme aux normes ISO et CE.
Les cloisons grillagées sont soumises à une large batterie de tests. Parmi eux, nous retrouvons le test du pendule utilisé pour tester la résistance des protecteurs aux impacts.
Consultez nos catalogues techniques pour découvrir l’ensemble des solutions de clôtures grillagées PRISMONT, incluant les panneaux, montants, portes et accessoires compatibles.
Les clôtures et cloisons de sécurité PRISMONT sont conçues pour répondre aux exigences de sécurité applicables aux machines industrielles et aux zones dangereuses. Leur conception repose sur trois critères principaux : la flexibilité d’installation, la rapidité de mise en œuvre et le respect des exigences de sécurité applicables aux environnements industriels.
Les systèmes de protection périmétrique PRISMONT sont développés conformément aux exigences de la Directive Machines 2006/42/CE et aux principales normes harmonisées applicables aux dispositifs de protection pour machines. Ces normes définissent les exigences relatives à la conception des protecteurs, aux distances de sécurité et à la qualité de fabrication des structures métalliques utilisées dans les environnements industriels.
Fabriquées à partir de matériaux sélectionnés pour leur résistance et leur durabilité, les clôtures grillagées PRISMONT permettent de sécuriser efficacement les machines, les cellules robotisées et les zones dangereuses, tout en conservant une excellente visibilité de la zone protégée.
Toutes les clôtures et cloisons PRISMONT sont certifiées par un organisme tiers indépendant et ont été soumises à des tests d’impact et de résistance mécanique afin de garantir leur performance et leur conformité aux normes de sécurité-machine.
Les systèmes de clôtures de sécurité PRISMONT sont conformes notamment aux normes suivantes :
Protecteurs fixes et mobiles pour machines – Exigences générales pour la conception et la fabrication des protecteurs utilisés pour sécuriser les zones dangereuses autour des machines industrielles.
Statement of conformity TÜV Nord : DM-124554-17 en combinaison avec les montants PRISMONT.
Distances de sécurité empêchant l’atteinte des zones dangereuses par les membres supérieurs et inférieurs. Cette norme définit les distances minimales à respecter entre une protection et une zone dangereuse afin d’éviter tout accès involontaire aux parties en mouvement.
Exigences de qualité en soudage pour les structures métalliques utilisées dans les équipements industriels.
Certification ICIM : 3834-100009-00.
Ces certifications garantissent que les systèmes de protection périmétrique PRISMONT répondent aux exigences internationales en matière de sécurité-machine, de résistance structurelle et de conformité industrielle.
Lors de l’installation de clôtures de sécurité autour de machines industrielles, il est essentiel de respecter les distances de sécurité définies par les normes internationales, notamment la norme UNI EN ISO 13857.
Ces distances permettent d’empêcher qu’un opérateur puisse atteindre une zone dangereuse par-dessus, à travers ou sous une protection, en tenant compte notamment :
Les systèmes de clôtures PRISMONT sont conçus pour faciliter l’intégration conforme à ces exigences et permettre la mise en place de protections périmétriques adaptées aux différents environnements industriels.
Consultez notre guide complet des distances de sécurité pour les clôtures grillagées industrielles afin d’accéder aux tableaux détaillés, aux schémas explicatifs et aux recommandations d’installation conformes aux normes ISO.
